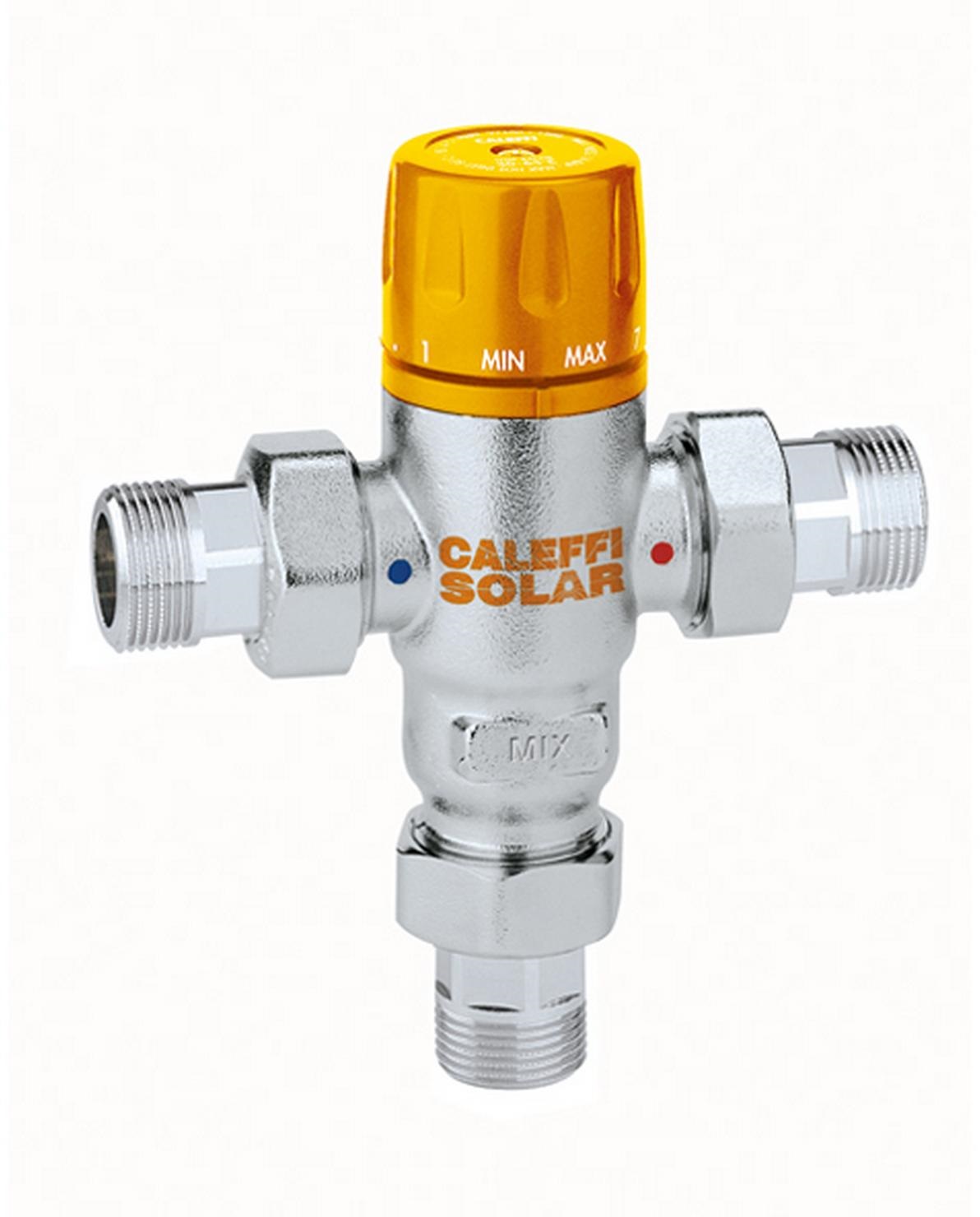

Thermomischer Typ 2523 DN20 (¾“)

Description

Brauchwassermischer für Mehrfamilienhäuser 3/4 Zoll

Der Thermomischer wind in Brauchwasseranlagen eingesetzt. Er hat die Aufgabe, die Temperatur des Mischwassers an der Entnahmestelle konstant auf dem Einstellwert zu halten, auch bei Schwankungen der Temperaturen und Druckverhältnisse des einströmenden Warm- und Kalwassers im Eingang oder der Durchflussmenge am Auslass. Diese spezielle Serie von Thermomishern wurde eigens für Anlagen entwickelt, die hohe Durchflussraten erfordern, und kann im Dauerbetrieb mit den hohen Wassereingangstemperaturen des vom Speicher kommenden Warmwassers arbeiten.

Merkmale

• für Mehrfamilienhäuser
• einstellbar
• mit austauschbarer Kartusche
• Anschlüsse mit Überwurfmutter

Technische Daten

Anwendung

Die Thermomischer der Serie 2523 werden üblicherweise von geschulten Personal im Ausgang des Warmwasserspeichers installiert, um eine konstante Mischwassertemperatur zu den Verbrauchern zu gewährleisten. Entsprechend seiner Durchflussmengen kann der Thermomischer der Serie 2523 in Anlagen mit einer Vielzahl einzelner Verbraucher oder für die Regelung von Verbrauchergruppen wie z. B. Duschgruppen, Waschtischgruppen usw. eingesetzt werden. Um eine Mischwassertemperatur auf dem Sollwert konstant zu halten, muss der Thermomischer einen Mindestdurchfluss von 6,7 l/min (1/2”) bzw. 8,4 l/min (3/4”) aufweisen.

Funktionsweise

Das Regelelement des Thermomischers ist ein Temperaturfühler, der sich vollständig im Mischwasser, direkt am Auslass, befindet. Dieser regelt kontinuierlich durch Ausdehnung oder Zusammenziehen ein exaktes Verhältnis des Zuflusses von heißem und kaltem Wasser. Diese Zuflüsse werden mittels eines Kolbens, der in einem entsprechenden Zylinder zwischen den Warm- und Kaltwassereinlässen gleitet, reguliert. Selbst bei Druckverlusten durch den Auslass warmen oder kalten Wassers durch andere Verbraucher oder bei Veränderungen der Eingangstemperaturen reguliert der Mischer automatisch die Durchflussmengen, um die erforderliche Temperatur zu halten.

Installation

Vor dem Einbau des Thermomischers Serie 2523 muss die Anlage geleert und gereinigt werden, um während der Installation angesammelte Schmutzpartikel zu beseitigen. Es ist immer ratsam, Filter mit entsprechender Leistung am Kaltwasserhausanschluss zu montieren. Thermomischer der Serie 2523 müssen gemäß den Diagrammen der vorliegenden Anleitung unter Beachtung der einschlägigen gesetzlichen Vorschriften eingebaut werden. Thermomischer Serie 2523 können sowohl waagerecht als auch senkrecht eingebaut werden.
