Description
| Geeignet für: | Verbundrohr |
| Material: | Messing |
| Presskontur: | TH |
| Marke: | Zewotherm |
| Anwendung: | Sanitär (Trinkwasser) & Heizung |

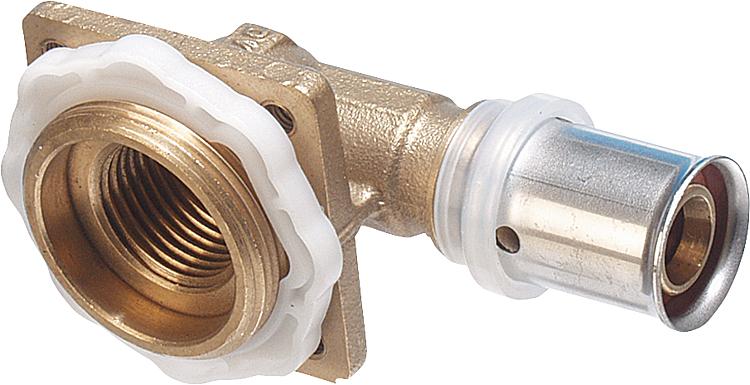

Pressfitting Heizkörperanschlusswinkel für Verbundrohr, TH Kontur
Mit den Pressfittings von Zewotherm lässt sich innerhalb kurzer Zeit ein ganzes Rohrsystem aufbauen. Die Pressfittings werden in der Heizungs- und Sanitär-/ Trinkwasserinstallation zusammen mit Verbundrohr zur Erstellung einer unlösbaren Rohrverbindung eingesetzt.
Die Pressverbindung lässt sich schnell und einfach mit speziellen Presswerkzeug herstellen. Dafür wird der Pressfitting mittels einer Pressbacke mit TH Kontur ans Verbundrohr gepresst. Einen Überblick über den korrekten Sitz des Fittings schafft ein Transparentring. Zwei O-Ringe dichten das System beim Pressvorgang ab und sorgen für absolute Sicherheit.
Mit einer sogenannte „Zwangsundichtigkeit“ können unverpresste Verbindungen sofort durch Wasseraustritt erkannt werden. Damit ist eine zeitgleiche Überprüfung der gesamten Installation möglich.
Vorteile Pressfitting TH Kontur
- höchste Sicherheit durch Zwangsundichtigkeit (unverpresst undicht)
- 100% bleifrei für eine gute Trinkwasserqualität
- für Trinkwasser zugelassen (DVGW Zertifikat)
- einfache, schnelle und saubere Montage
- dauerhafte Verbindung
- umfangreiches Fitting-Sortiment für alle Einbausituationen
- Zukunft der Sanitär- und Heizungsinstallation
| Artikeltyp | Fitting |
| Ausführung | Anschlusswinkel Heizkörper |
| Variante | Pressfitting |
| Anwendung | Pressen |
| Anwendungsbereich | Trinkwasser (DVGW), Sanitär und Heizung |
| Einsatz | Innen |
| Geeignet für | Kunststoffrohr und Verbundrohr |
| Material | Messing |
| Dimension | 16 – 3/4 Zoll |
| Abmessungen (B x H x T) | 25 x 52 x 315 mm |
| Produktbezeichnung | Pressfitting Heizkörperanschluss-Winkel 16 x 2.0 x 15 mm Länge 300 mm |
| Marke | Zewotherm |
Technische Daten
| Werkstoff Anschluss 1 | Messing |
| Werkstoff Anschluss 2 | Messing |
| systemgebunden | ja |
| Kontur Kode | TH |
| Material Abdichtung | EPDM |
| min. Mediumtemperatur (Dauerbetrieb) | 5°C |
| max. Mediumtemperatur (Dauerbetrieb) | 95°C |
| max. Arbeitsdruck bei 20 °C | 10 bar |
| mit Entleerventil | nein |
| mit Entlüfter | nein |
| FM-Prüfung | nein |
| Gaszulassung QA | nein |
| KIWA-Prüfsiegel | ja |
| LPCB-Prüfung | nein |
| ULC-Farbe | nein |
| UL-Prüfung | nein |
| VdS-geprüft | nein |
Das Umweltbundesamt (UBA) hat entsprechend der geänderten Trinkwasserverordnung (TrinkwV 2001) verbindliche Bewertungsgrundlagen für Materialien und Werkstoffe im Kontakt mit Trinkwasser festgelegt. Für das System ZEWO-Press wird ausschließlich der u.a. gelistete Messing Werkstoff „CW617N“ (CuZn40Pb2) eingesetzt, der allen Anforderungen der DIN 50930-6 entspricht. Ständige Qualitätskontrollen und Fremdüberwachungen garantieren die Zuverlässigkeit, die Einhaltung der gültigen Normen und die Gewährleistung des hohen Qualitätsstandards. Wir empfehlen zudem die jährliche Kontrolle der verarbeitenden Werkzeuge.
Jetzt UBA-Positivliste & DVGW Zulassung ansehen.
Anwendung Pressfitting & Verbundrohr
Die Heizungs- und Sanitärinstallation kannst du in wenigen Schritten durchführen. Wir zeigen dir wie es geht:
Rohr anpassen
Bevor du mit der Verbindung des Rohres und des Pressfittings beginnst, sind einige vorbereitende Arbeitsgänge durchzuführen, um am Ende ein perfektes Ergebnis zu erzielen. Beginne damit, das Verbundrohr auf die benötigte Länge zu kürzen. Am Besten verwendest du eine dafür vorgesehene Rohrschere, um eine saubere Schnittkante zu erhalten.
Verbundrohr kalibrieren
Mit Hilfe eines Kalibrieres entgratest du als nächstes das Rohr. Schiebe den Kalibrierer in das Verbundrohr und drehe diesen. Damit weitest du das Rohr, sodass der Pressfitting leicht eingeschoben werden kann, ohne das die Dichtringe beschädigt werden.
Pressfitting einstecken
Sobald das Rohr vorbereitet und entgratet ist, kannst du den Pressfitting einstecken. Schiebe mit angemessenem Druck den Fitting in axialer Richtung bis zum Anschlag auf das Rohrende. Kleiner Tipp: An der Presshülse befinden sich drei Kontrollfenster, mit denen du überprüfen kannst, ob der Pressfitting weit genug eingesteckt wurde.
Pressfitting verpressen
Sitzt der Fitting richtig kann der Pressvorgang gestartet werden. Zur Verpressung benötigst du eine Pressmaschine und eine Pressbacke mit TH Kontur. Positioniere die Pressbacke richtig auf die Hülse und führe den Pressvorgang bis zur vollständigen Verpressung durch.
Druckkontrolle durchführen
Nachdem du alles verpresst hast, solltest du eine Druckkontrolle durchführen. Dadurch lassen sich etwaige Undichtigkeiten aufspüren und beheben.
Lieferumfang
1x Pressfitting Heizkörper-Anschlusswinkel
